Aquatarder для грузовиков MAN

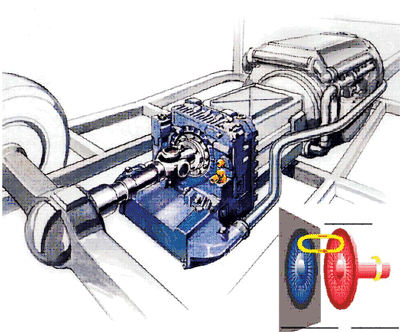

«Классический» ретардер Voith

Ретардер, объединенный с коробкой передач (показана ее задняя часть)

Если одно колесо удерживать рукой неподвижно, а второе вращать, получается модель ретардера

КАКОЙ РЕТАРДЕР ЛУЧШЕ?
По месту расположения ретардеры подразделяются на первичные (перед коробкой передач) и вторичные (за ней). Недостаток первичных в том, что при переключении передач происходит прерывание тормозного момента — что, разумеется, нежелательно...
А по конструкции ретардеры делятся на электродинамические и гидродинамические. Понять, какая именно стоит на грузовике, очень просто.
Электродинамический ретардер — здоровенная «кастрюля», расположенная «под брюхом» грузовика. По сути, это электродвигатель, где статор неподвижно закреплен на автомобиле! К роторам (с ребристой поверхностью для лучшего охлаждения) крепятся карданные валы. При подаче напряжения в обмотках статора возникает магнитное поле; оно наводит вихревые токи в крутящихся роторах, что и создает тормозной момент. При этом ротор может разогреваться до 600°С и даже выше.

Гидродинамический ретардер
«в разрезе»

Здесь тоже есть и неподвижный статор, и ротор — колеса с лопастями, «смотрящими» друг на друга. При движении машины ротор бесцельно гоняет воздух внутри ретардера, а вот для торможения в пус-тующий объем подается масло. Получается этакая «буря в стакане»: чем больше масла в зоне вращения ротора, тем сильнее он замедляется. А поскольку ротор жестко связан с трансмиссией, замедляется и сам автомобиль.
Разумеется, у каждой системы есть свои плюсы и минусы. Электродинамические устройства очень громоздкие, тяжелые (несколько сотен килограммов) и заметно теряют эффективность при нагревании. Правда, они обеспечивают высокий тормозной момент даже на малых скоростях движения.

ИНТАРДЕР И АКВАТАРДЕР
Если ретардер объединен с коробкой передач, он называется интегрированным: фирма ZF даже ввела для него отдельное название — «интардер». Он соединяется со вторичным валом не напрямую, а через пару шестерен с передаточным отношением примерно 1:2 — поэтому скорость вращения ротора здесь в два раза выше (что позволяет улучшить характеристики тормозного момента на малых скоро-стях).
 Кроме того, некоторые производители (например та же фирма ZF) используют для работы интар-дера масло, находящееся в картере КПП. А вот у интегрированных ретардеров Voith система маслоснаб-жения раздельная.
У фирмы Voith есть и еще одна любопытная конструкция, тоже гидродинамическая — Aquatarder (акватардер). Он смонтирован прямо на двигателе, в передней его части: ведь вместо масла здесь используется... тосол!
 Преимущество налицо: тепло, выделяющееся при торможении, сразу, без всяких водомасляных те-плообменников, уходит в систему охлаждения двигателя. Пока такая система устанавливается только на грузовиках MAN, но не исключено, что ей заинтересуются и другие производители.
Управлять системой чрезвычайно просто: например, на Премиуме она включается подрулевым ры-чажком, у которого есть пять положений «по нарастающей». У ретардеров существует и функция V-constant — когда электроника сама управляет системой, поддерживая заданную скорость на спуске. Та-кая система не только повышает безопасность, но и заметно уменьшает износ рабочих тормозов (как утверждают представители Voith, в некоторых случаях в пять раз!).
Правда, и стоит ретардер немало: у того же тягача Premium за него надо доплачивать 4700 евро. Поэтому наши перевозчики их практически не заказывают...
